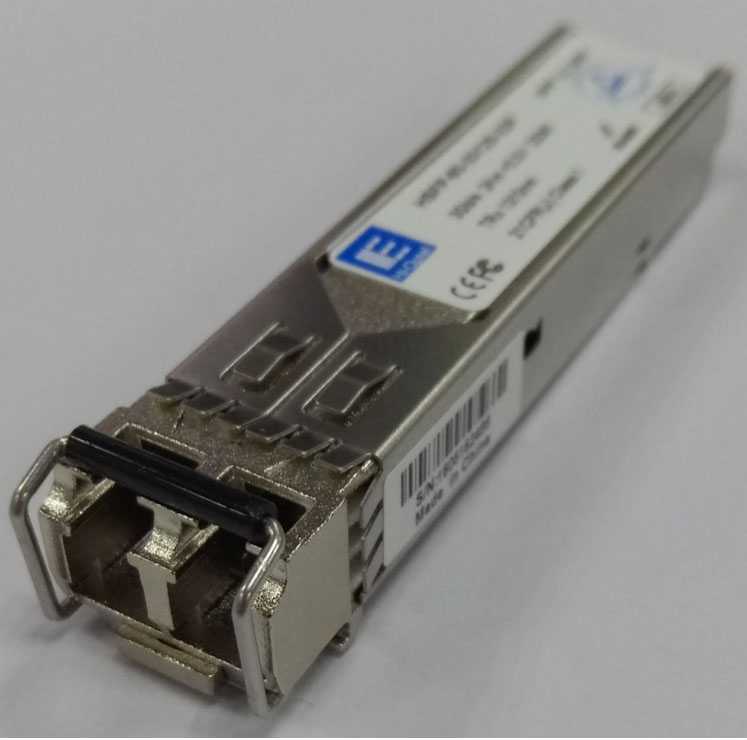

1000BASE-SX SFP 1310nm 2km وحدة Hi-Optel HSFP-24-3312M-22F صورة مميزة

1000BASE-SX SFP 1310 نانومتر 2 كم وحدة Hi-Optel HSFP-24-3312M-22F

وصف قصير:

جيجابت إيثرنت

1 × قناة ليفية

التبديل إلى واجهة التبديل

واجهة جهاز التوجيه/الخادم

روابط بصرية أخرى

إرسال البريد الإلكتروني لنا تحميل بصيغة PDF

تفاصيل المنتج

علامات المنتج

سمات

● حزمة متعددة المصادر مع موصل LC مزدوج
● مصدر طاقة فردي +3.3 فولت
● قابل للتوصيل السريع
● وصلات بيانات تصل سرعتها إلى 1.25 جيجابت/ثانية
● ما يصل إلى 2 كم على 50/125 ميكرومتر MMF
ما يصل إلى 1 كم على 62.5/125 ميكرومتر MMF
● سلامة العين مُصممة لتتوافق مع فئة الليزر 1، ومتوافقة مع IEC60825
● متوافق مع Bellcore TA-NWT-000983
● واجهة المراقبة متوافقة مع SFF-8472
● درجة حرارة حالة التشغيل
قياسي (X=1):0 درجة مئوية~+70 درجة مئوية
الصناعية (X=2):-40°C~+85°C
● المنتجات المتوافقة مع RoHS

1000BASE-SX SFP 1310 نانومتر 2 كم هاي أوبتل HSFP-24-3312M-22F

دبوس الوصف

دبوس	رمز	الاسم/الوصف	المرجع
1	فيت	أرض المرسل (مشترك مع أرض المستقبل)	1
2	خطأ	خطأ في جهاز الإرسال. انخفاض التشغيل العادي، مؤشر خطأ مرتفع
3	نظام تيديس	تم تعطيل جهاز الإرسال. تم تعطيل إخراج الليزر في الوضع العالي أو المفتوح	2
4	MOD_DEF(2)	تعريف الوحدة 2. خط البيانات للمعرف التسلسلي	3
5	MOD_DEF(1)	تعريف الوحدة 1. خط الساعة للمعرف التسلسلي	3
6	MOD_DEF(0)	تعريف الوحدة 0. مؤرض داخل الوحدة	3
7	تحديد المعدل	لا يوجد اتصال مطلوب
8	لوس	مؤشر فقدان الإشارة. يشير المنطق 0 إلى التشغيل العادي.	4
9	فير	أرض جهاز الاستقبال (مشترك مع أرض جهاز الإرسال)	1
10	فير	أرض جهاز الاستقبال (مشترك مع أرض جهاز الإرسال)	1
11	فير	أرض جهاز الاستقبال (مشترك مع أرض جهاز الإرسال)	1
12	بحث وتطوير-	استقبال البيانات المقلوبة out.AC إلى جانب
13	آر دي+	جهاز استقبال البيانات غير المقلوبة out.AC إلى جانب
14	فير	أرض جهاز الاستقبال (مشترك مع أرض جهاز الإرسال)	1
15	VCCR	مصدر طاقة جهاز الاستقبال
16	VCCT	مصدر طاقة المرسل
17	فيت	أرض المرسل (مشترك مع أرض المستقبل)	1
18	تد+	بيانات المرسل غير المقلوبة في التيار المتردد المقترنة
19	TD-	جهاز إرسال البيانات المقلوبة إلى جانب التيار المتردد
20	فيت	أرض المرسل (مشترك مع أرض المستقبل)	1

ملحوظات:
1. أرض الدائرة معزولة داخليًا عن أرض الهيكل.
2. تم تعطيل إخراج الليزر على TDIS > 2.0 فولت أو مفتوح، وتم تمكينه على TDIS > 0.8 فولت.
3. يجب سحبه بـ 4.7 كيلو - 10 كيلو أوم على اللوحة المضيفة إلى جهد يتراوح بين 2.0 فولت و3.6 فولت.
MOD_DEF(0) يسحب الخط إلى مستوى منخفض للإشارة إلى توصيل الوحدة النمطية.
4. LOS هو مخرج جامع مفتوح.يجب سحبه بجهد يتراوح بين 4.7 كيلو و10 كيلو أوم على اللوحة المضيفة إلى جهد يتراوح بين 2.0 فولت و3.6 فولت.يشير المنطق 0 إلى التشغيل العادي؛المنطق 1 يشير إلى فقدان الإشارة.
